Manometerstutzen Rohransatz vormontiert
Innengewinde: BSPP-Gewinde, zylindrisch
Abdichtungsart: Dichtkantenring (Form B)
Abdichtungsart: Dichtkantenring (Form B)
Rohransatz vormontiert
passend in Bohrungsform W DIN 3861/ISO 8434-1
passend in Bohrungsform W DIN 3861/ISO 8434-1
Bezeichnung
24-SWPGS-L12-IG1/4B
Bestellnr.
0142182007
Vergleichsbezeichnung
MAVEV...R
Bitte wählen Sie

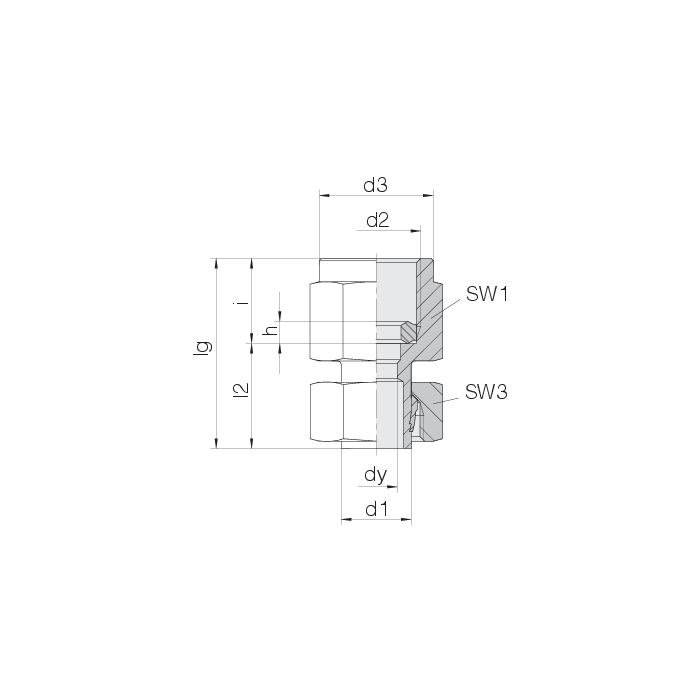

| Reihe Rohr-AD d1 | L 12 |
|---|---|
| SW1 | 19 |
| SW3 | 22 |
| Lg | 40,5 |
| l2 | 26 |
| i | 14,5 |
| d3 | 18,8 |
| h | 4,6 |
| dy | 2,5 |
| d2 | G 1/4 |
| Druck | PN 315 |
| kg/100 ca. | 7,4 |
| Beispiel Bez. Vergl. | MAVEV...R |
| Weitere technische Details | Beispiel Bez. Vergl.: MAVEV06LR |
