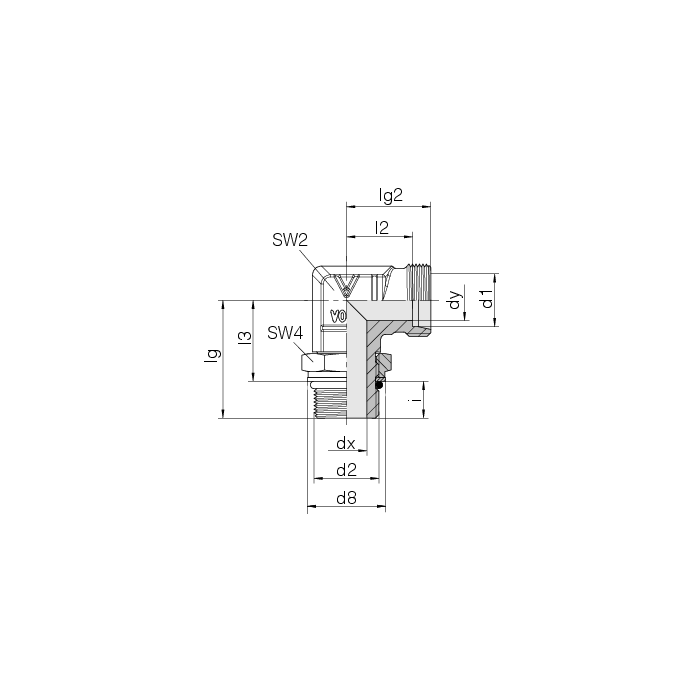

24-SDAE-L6-M10F
Einstellbare Winkelstutzen mit Kontermutter ISO 6149
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:
| Reihe Rohr-AD d1 | L 6 |
|---|---|
| SW4 | 14 |
| Lg | 27 |
| l2 | 12 |
| i | 7 |
| Nm -10 % | 15 |
| l3 | 20 |
| SW2 | 12 |
| dx | 4.5 |
| d8 | 14.5 |
| dy | 4 |
| d2 | M 10 x 1 |
| Druck | PN 315 |
| kg/100 ca. | 2.6 |
| lg2 | 19 |
