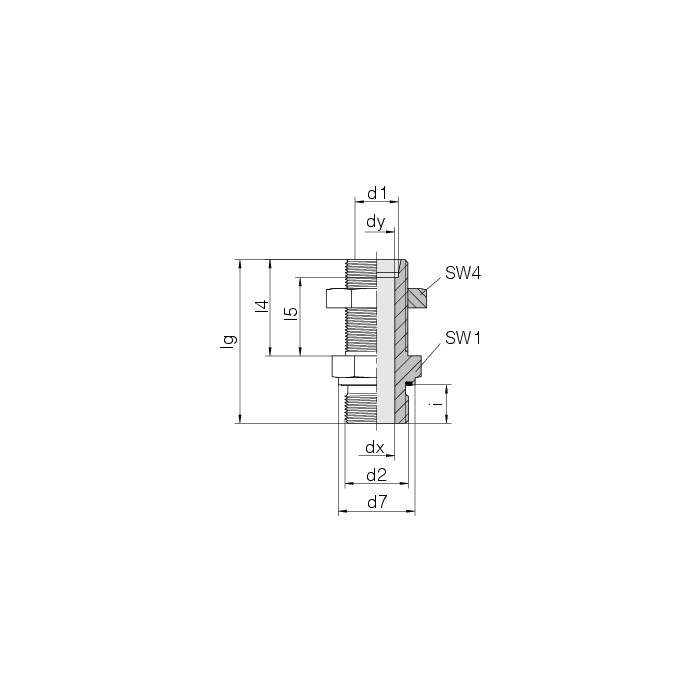

24-BHSDSLN-L10-G1/4E
Gerade Schotteinschraubstutzen
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:
| Reihe Rohr-AD d1 | L 10 |
|---|---|
| SW1 | 22 |
| SW4 | 22 |
| Lg | 57 |
| d7 | 18,9 |
| i | 12 |
| Nm -10 % | 50 |
| l5 | 28 |
| dx | 6 |
| dy | 6 |
| l4 | 35 |
| d2 | G 1/4 A |
| Druck | PN 500 |
| kg/100 ca. | 9,2 |
