Winkel-Flanschverschraubungen SAE
Mit Schneidringanschluss und geteiltem SAE Flansch
Lochbild nach SAE J 518 C/ISO 6162
Standardserie (3000 psi)
Lochbild nach SAE J 518 C/ISO 6162
Standardserie (3000 psi)
Standardwerkstoff der O-Ringe ist NBR
Rohranschluss: 24° nach ISO 8434-1
Rohranschluss: 24° nach ISO 8434-1
Bezeichnung
F/24-FAEO-L42-3S11/2-M12x35
Bestellnr.
0305162081
Bitte wählen Sie

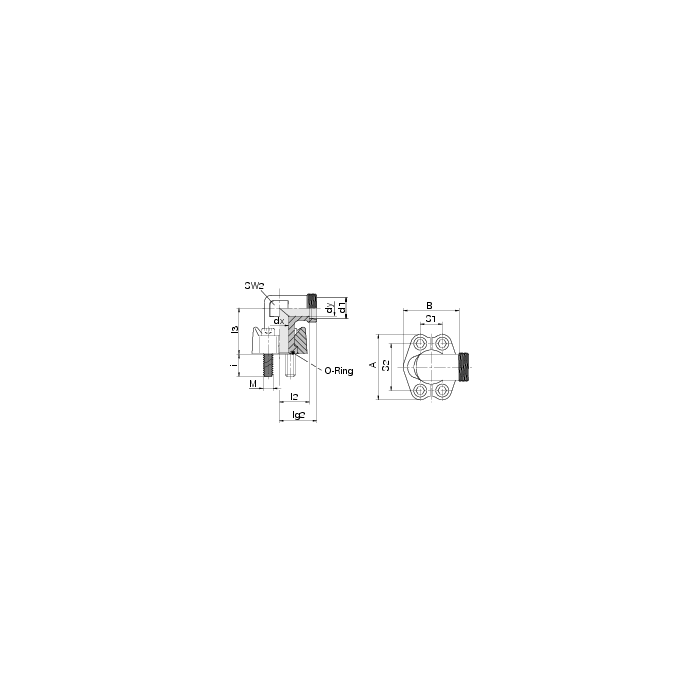

| Reihe Rohr-AD d1 | L 42 |
|---|---|
| SW3 | 60 |
| l2 | 47 |
| i | 19 |
| l3 | 55 |
| SW2 | 50 |
| dx | 36 |
| dy | 36 |
| PB | 160 |
| 4 x Zyl.-Schr. | M 12 x 35 |
| Nm | 85 |
| O-Ring | 47,22 x 3,53 |
| S1 | 35,7 |
| S2 | 69,9 |
| A | 94 |
| B | 83 |
| Weitere technische Details | Beispiel Bez. Vergl.: WFS33/18LOMDCF |
| lg2 | 58 |
