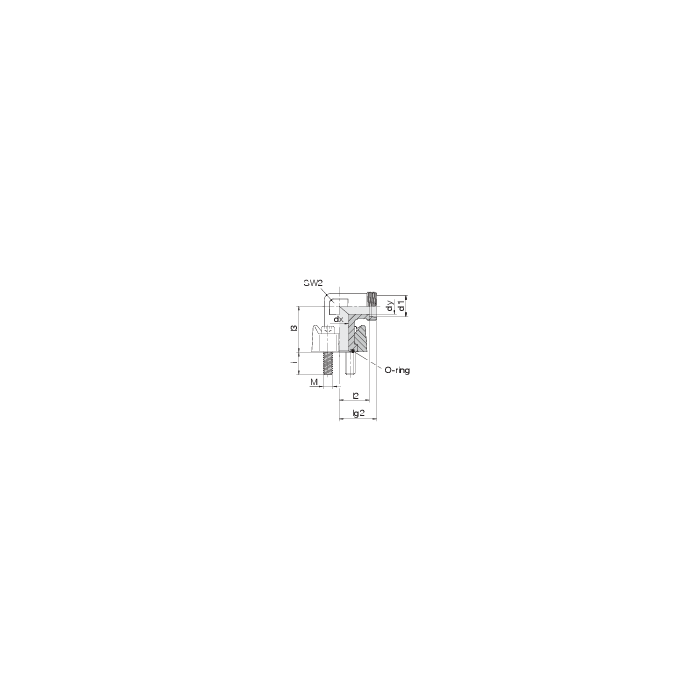

F/24-FAEO-S30-3S11/4-M12x35
Winkel-Flanschverschraubungen SAE
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:
| Reihe Rohr-AD d1 | S 30 |
|---|---|
| SW3 | 50 |
| l2 | 43.5 |
| i | 24 |
| l3 | 50 |
| SW2 | 41 |
| dx | 27 |
| dy | 25 |
| PB | 280 |
| 4 x Zyl.-Schr. | M 12 x 35 |
| Nm | 85 |
| O-Ring | 37,7 x 3,53 |
| S1 | 30.2 |
| S2 | 58.7 |
| A | 79 |
| B | 73 |
| lg2 | 57 |
