Anschluss-Flanschverbindungen System ZAKO 3000

Lochbild nach
SAE J 518 C/ISO 6162
Standardserie (3000 psi)

Standardwerkstoff der O-Ringe ist NBR

zulässiger Betriebsdruck (PB) 250 bar

Bezeichnung

Z-TPO-38x4-3S11/4-M12-C19

Bestellnr.

0513061900

Alternative Nennweite

Zum Ende der Bildgalerie springen

Weitere Informationen

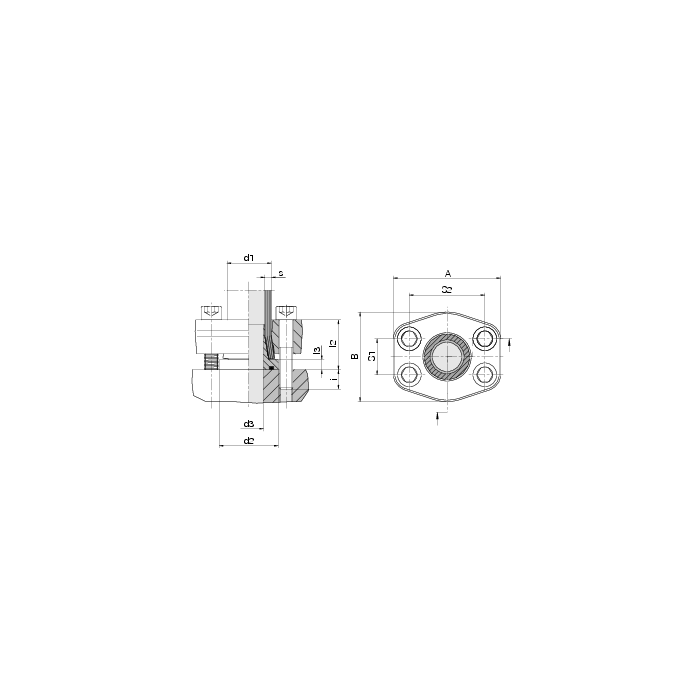

Rohr d1 x s	38 x 4
l3	9
d3	28
i	16
Nm	120
S1	30,2
S2	58,7
A	79
B	73
l2	44
4 x Zyl.-Schr.	M 12 x 60
d2	52
kg/100 ca.	106,7
Weitere technische Details	Gemäß ASME-Code gilt für dieFlanschgrößen 2' und 3' einreduzierter Betriebsdruck.
Weitere technische Details	Nm = Empfohlene Anziehdreh- momente (Nm max.) für Zylinderschrauben nach DIN 912 (10.9) bei Reibwert µ ges. 0,14.
Weitere technische Details	Beispiel Bez. Vergl.:FE-1620-8/3
