        Anschluss-Flanschverbindungen System ZAKO

        Lochbild VOSS Quadratflansch Hochdruckserie
        Standardwerkstoff der O-Ringe ist NBR

        zulässiger Betriebsdruck (PB) 400 bar

        Bezeichnung
        Z-TPO-25x4-HC50-M10-C19
        Bestellnr.
        0513651900
          main product photo

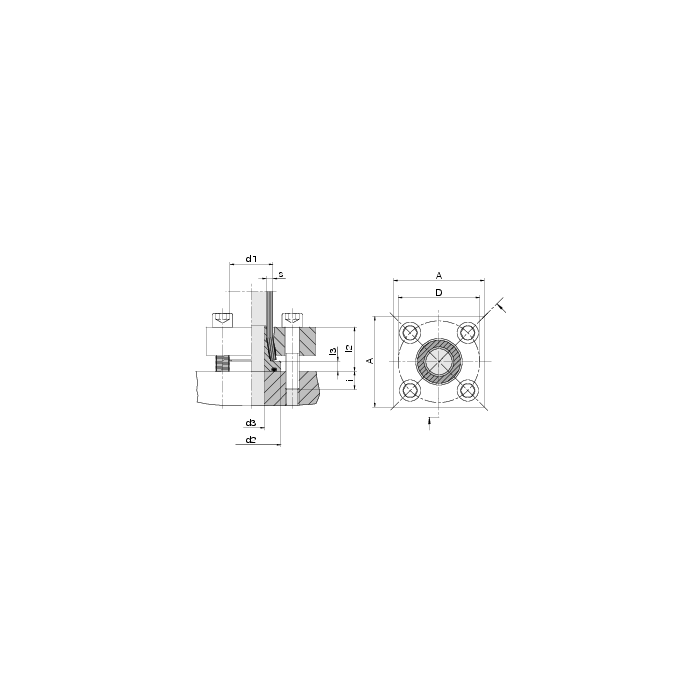

          Weitere Informationen
          Rohr d1 x s 25 x 4
          D 50
          l3 8,5
          d3 15
          i 12,5
          Nm 69
          A 55
          l2 32,5
          4 x Zyl.-Schr. M 10 x 45
          d2 38
          Flanschgröße 17
          kg/100 ca. 65,8
          Weitere technische Details Nm = Empfohlene Anziehdreh-
          momente (Nm max.) für
          Zylinderschrauben nach DIN 912
          (10.9) bei Reibwert µ ges. 0,14.
