GP-VNRIO-L10-S12
Ventilinnenteile-Einbausätze
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:

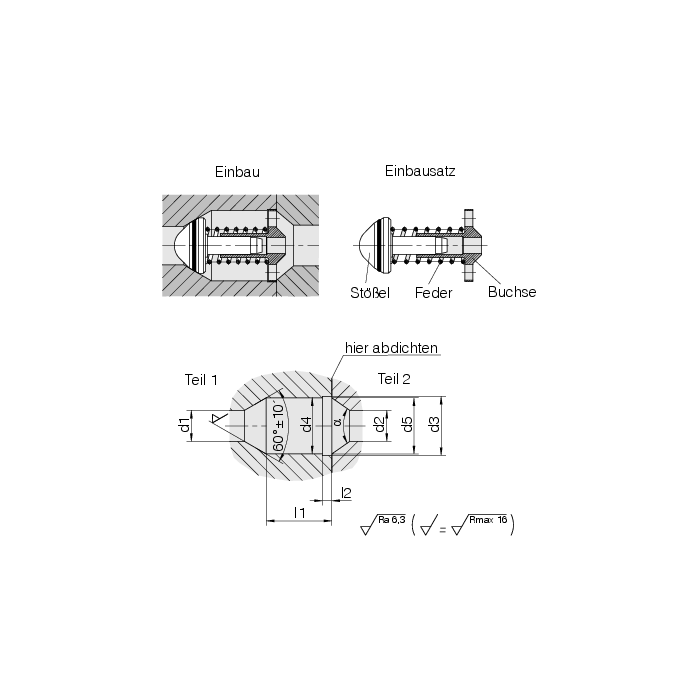

| d1 | 8 |
|---|---|
| d3 | 15,5 |
| d4 | 14,5 |
| d5 | 14,5 |
| l1 | 21,8 |
| α | 70 |
| d2 | 8 |
| Beispiel Bez. Vergl. | ITL... |
| Weitere technische Details | Beispiel Bez. Vergl.: ITL06L |
