Gerade Einschraubstutzen

Einschraubgewinde: BSPP-Gewinde, zylindrisch
Einschraubzapfen: DIN 3852-2 Form A
Abdichtungsart: Dichtring
Dichtungswerkstoff: z. B. Kupfer-Dichtring
Rohranschluss: 24° nach ISO 8434-1

Bezeichnung
24-SDS-L6-G1/8A-CH60
Bestellnr.
0708002000
    Weitere Informationen

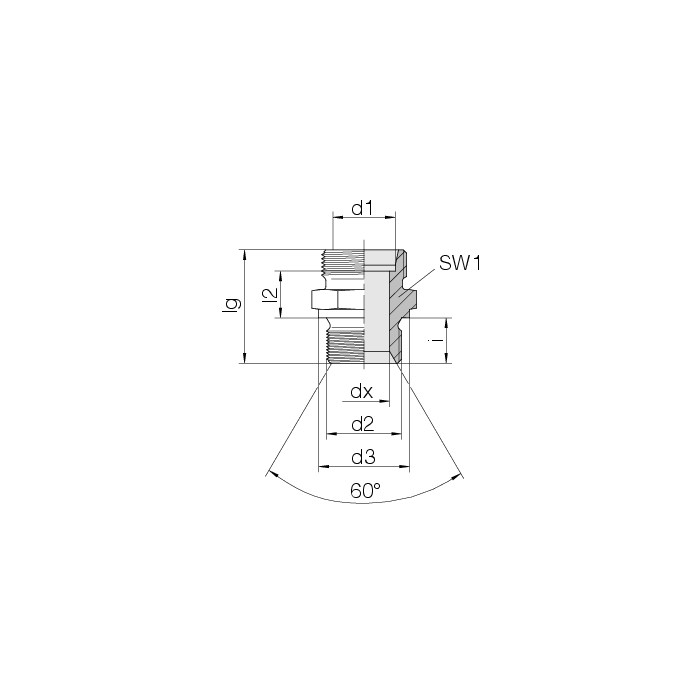

    Reihe Rohr-AD d1 L 6
    SW1 14
    Lg 23,5
    l2 8,5
    i 8
    Nm -10 % 20
    d3 14
    dx 4
    d2 G 1/8 A
    Druck PN 250
    kg/100 ca. 1,4
    Weitere technische Details Einschraubzapfen nach DIN 3852-2Form A sind für den Einsatz imBereich der Gasversorgung nachDIN 3387-1 zugelassen.
    Weitere technische Details Beispiel Bez. Vergl.:GE06LRA
