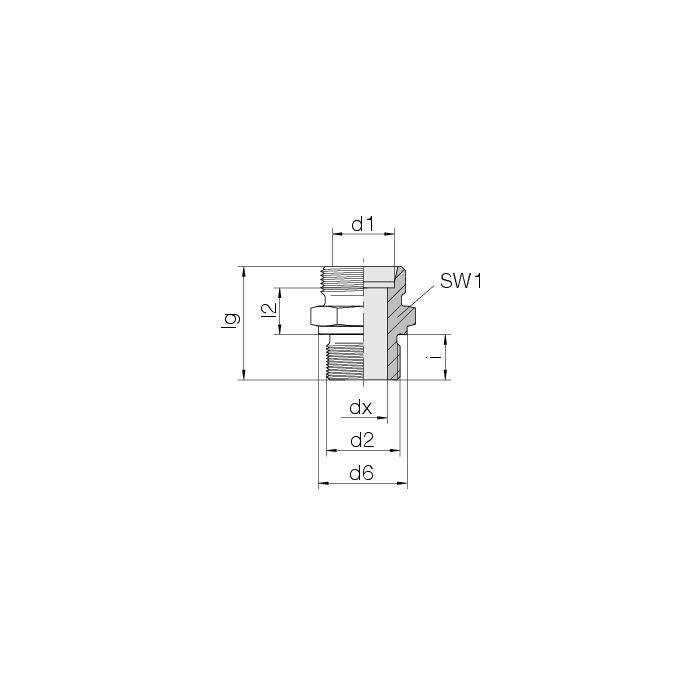

24-SDS-S12-M16B
Gerade Einschraubstutzen
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:
| Reihe Rohr-AD d1 | S 12 |
|---|---|
| SW1 | 22 |
| SW3 | 24 |
| Lg | 36,5 |
| l2 | 17 |
| i | 12 |
| Nm -10 % | 120 |
| dx | 8 |
| d6 | 21 |
| d2 | M 16 x 1,5 |
| Druck | PN 630 |
| kg/100 ca. | 6,0 |
| Beispiel Bez. Vergl. | ISO 8434-SDS...B-St |
| Beispiel Bez. Vergl. | GE...X |
