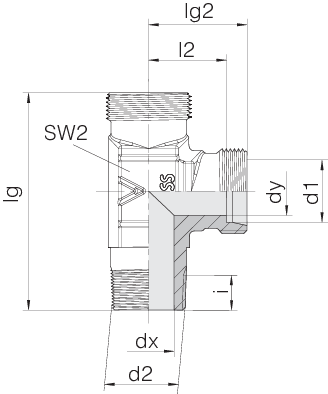

24-SDL-LL4-M8T
L-Einschraubstutzen
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:
| Reihe Rohr-AD d1 | LL 4 |
|---|---|
| SW3 | 10 |
| Lg | 32 |
| l2 | 11 |
| i | 6 |
| SW2 | 9 |
| dx | 3,5 |
| dy | 3 |
| d2 | M 8 x 1 keg |
| Druck | PN 100 |
| kg/100 ca. | 1,2 |
| Beispiel Bez. Vergl. | DIN 2353-AA...St |
| Beispiel Bez. Vergl. | LE...MX |
| Weitere technische Details | Einschraubzapfen nach DIN 3852-1Form C sind für den Einsatz imBereich der Gasversorgung nachDIN 3387-1 zugelassen. |
| Weitere technische Details | Beispiel Bez. Vergl.: LE06LMX DIN 2353-AAL6-St |
| lg2 | 15 |
