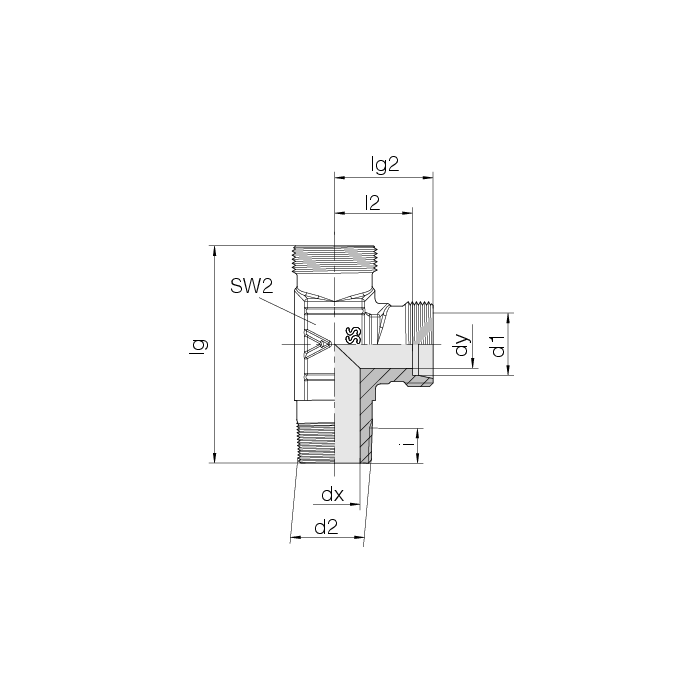

24-SDL-LL4-R1/8T

L-Einschraubstutzen

Bezeichnung:
Bestellnr.:
Reihe Rohr-AD d1 LL 4
SW3 10
Lg 32
l2 11
i 6,2
SW2 9
dx 4
dy 3
d2 R 1/8
Druck PN 100
kg/100 ca. 1,3
Beispiel Bez. Vergl. DIN 2353-AB...St
Beispiel Bez. Vergl. LE...RX
Weitere technische Details Einschraubzapfen nach DIN 3852-2Form C sind für den Einsatz imBereich der Gasversorgung nachDIN 3387-1 zugelassen.
Weitere technische Details Beispiel Bez. Vergl.:
LE06LRX
DIN 2353-ABL6-St
lg2 15
