24-SDAE-L8-M12E
Einstellbare Winkelstutzen mit Kontermutter
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:

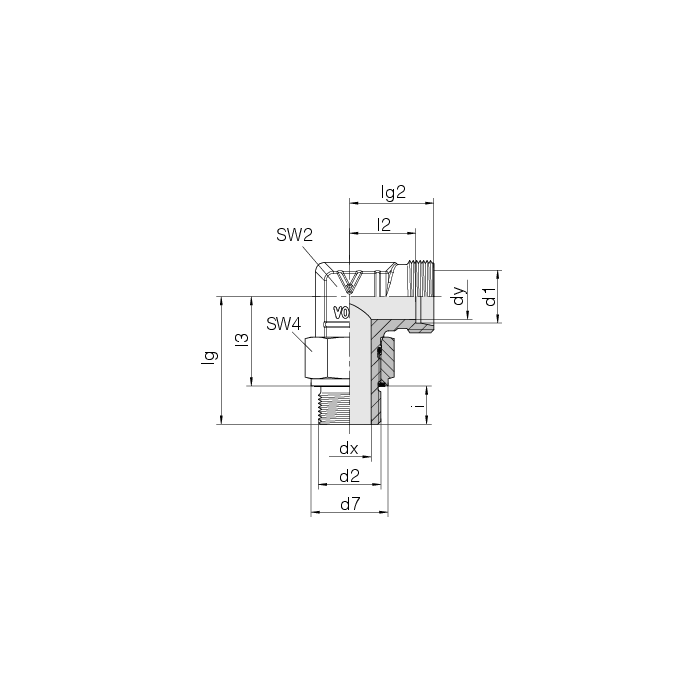

| Reihe Rohr-AD d1 | L 8 |
|---|---|
| SW4 | 17 |
| Lg | 36.5 |
| l2 | 16 |
| d7 | 16.9 |
| i | 12 |
| Nm -10 % | 35 |
| l3 | 24.5 |
| SW2 | 14 |
| dx | 6 |
| dy | 6 |
| d2 | M 12 x 1,5 |
| Druck | PN 315 |
| kg/100 ca. | 6.1 |
| lg2 | 23 |
