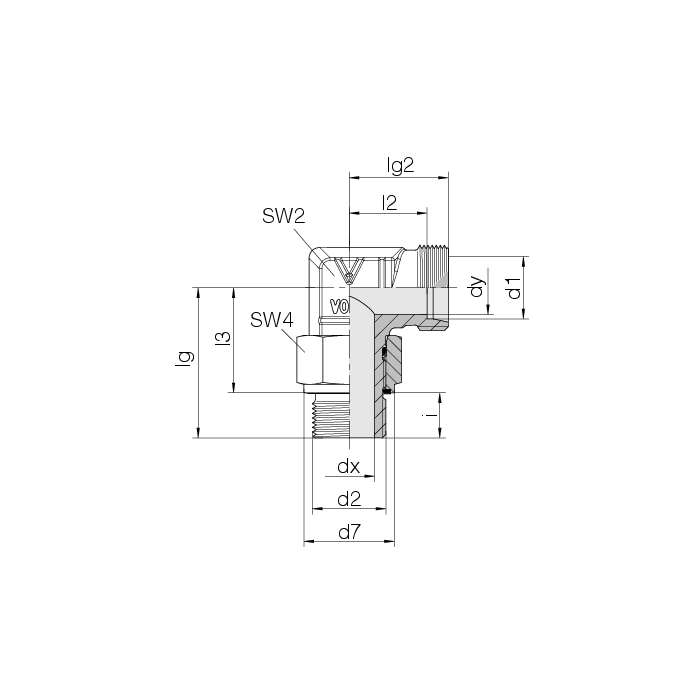

24-SDAE-L6-G1/8E
Einstellbare Winkelstutzen mit Kontermutter
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:
| Reihe Rohr-AD d1 | L 6 |
|---|---|
| SW4 | 14 |
| Lg | 29 |
| l2 | 14 |
| d7 | 13,9 |
| i | 8 |
| Nm -10 % | 20 |
| l3 | 21 |
| SW2 | 14 |
| dx | 4 |
| dy | 4 |
| d2 | G 1/8 A |
| Druck | PN 315 |
| kg/100 ca. | 4,1 |
| lg2 | 21 |
