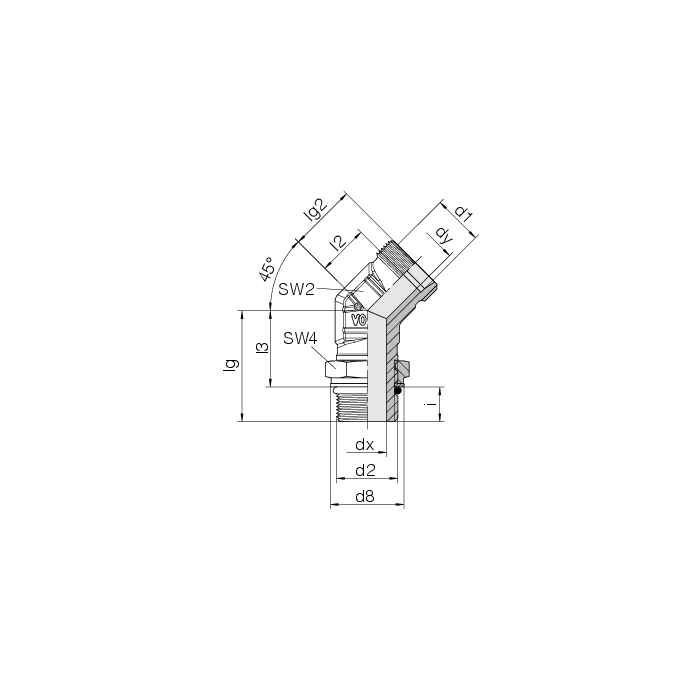

24-SDAE45-S20-M27F

Einstellbare 45° Winkelstutzen mit Kontermutter ISO 6149

Bezeichnung:
Bestellnr.:
Reihe Rohr-AD d1 S 20
SW4 32
Lg 55
l2 21,5
i 16
Nm -10 % 170
l3 39
SW2 27
dx 15
d8 32,5
dy 16
d2 M 27 x 2
Druck PN 400
kg/100 ca. 27,7
Beispiel Bez. Vergl. VEE...MOROMD
Weitere technische Details Beispiel Bez. Vergl.:
VEE06LMOROMD
lg2 32
