        Schwenkverschraubungen Normalausführung

        Einschraubgewinde: Metrisches Feingewinde, zylindrisch
        Für Einschraublöcher: ISO 9974-1 (Form N - schmal)
        Abdichtungsart: Dichtkantenring (Form B)
        Rohranschluss: 24° nach ISO 8434-1

        Bezeichnung
        24-BSE-L22-M26B
        Bestellnr.
        1151302081
        Vergleichsbezeichnung
        SWVE...MOMD
          main product photo
          Weitere Informationen

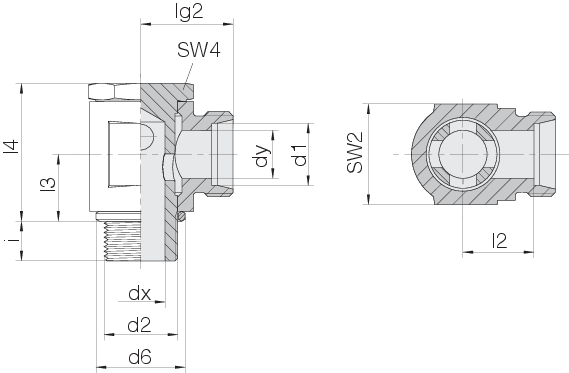

          Reihe Rohr-AD d1 L 22
          SW3 36
          SW4 32
          l2 25
          i 13
          Nm -10 % 150
          l3 24,5
          SW2 36
          dx 17
          d6 31
          dy 19
          l4 48
          d2 M 26 x 1,5
          Druck PB 160
          kg/100 ca. 31,3
          Beispiel Bez. Vergl. SWVE...MOMD
          Weitere technische Details Beispiel Bez. Vergl.:
          SWVE06LMOMD
          lg2 32,5
