24-BSE-S20-M27E

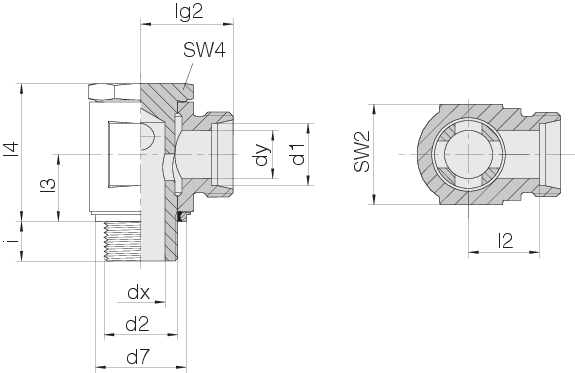

Schwenkverschraubungen Normalausführung
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:
| Reihe Rohr-AD d1 | S 20 |
|---|---|
| SW3 | 36 |
| SW4 | 32 |
| l2 | 24 |
| d7 | 32.9 |
| i | 13 |
| Nm -10 % | 150 |
| l3 | 23.5 |
| SW2 | 36 |
| dx | 16 |
| dy | 16 |
| l4 | 48 |
| d2 | M 27 x 2 |
| Druck | PB 160 |
| kg/100 ca. | 35.1 |
| lg2 | 34,5 |
