Schwenkverschraubungen Normalausführung
Einschraubgewinde: BSPP-Gewinde, zylindrisch
Für Einschraublöcher: ISO 1179-1 (Form N - schmal)
Abdichtungsart: Dichtkantenring (Form B)
Für Einschraublöcher: ISO 1179-1 (Form N - schmal)
Abdichtungsart: Dichtkantenring (Form B)
Rohranschluss: 24° nach ISO 8434-1
Bezeichnung
24-BSE-L15-G1/2B
Bestellnr.
1153202081
Vergleichsbezeichnung
SWVE...ROMD
Bitte wählen Sie

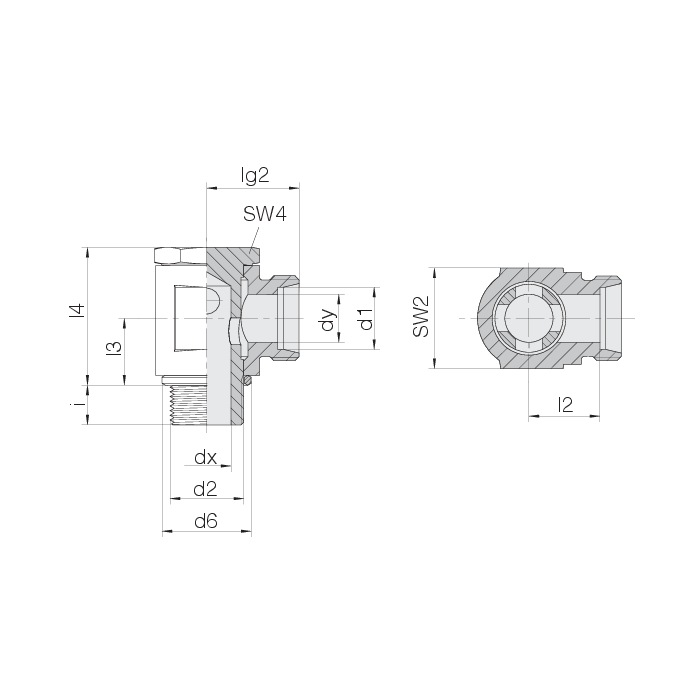

| Reihe Rohr-AD d1 | L 15 |
|---|---|
| SW3 | 27 |
| SW4 | 27 |
| l2 | 19 |
| i | 11 |
| Nm -10 % | 110 |
| l3 | 19 |
| SW2 | 27 |
| dx | 10,5 |
| d6 | 26 |
| dy | 12 |
| l4 | 38 |
| d2 | G 1/2 A |
| Druck | PB 250 |
| kg/100 ca. | 17,6 |
| Beispiel Bez. Vergl. | SWVE...ROMD |
| Weitere technische Details | Beispiel Bez. Vergl.: SWVE06LROMD |
| lg2 | 26 |
