24-BSE-L15-G1/2E
Schwenkverschraubungen Normalausführung
Produktreihe:
Beschreibung:
Bezeichnung:
Bestellnr.:
Vergleichsbezeichnung:
Ihre Bezeichnung:

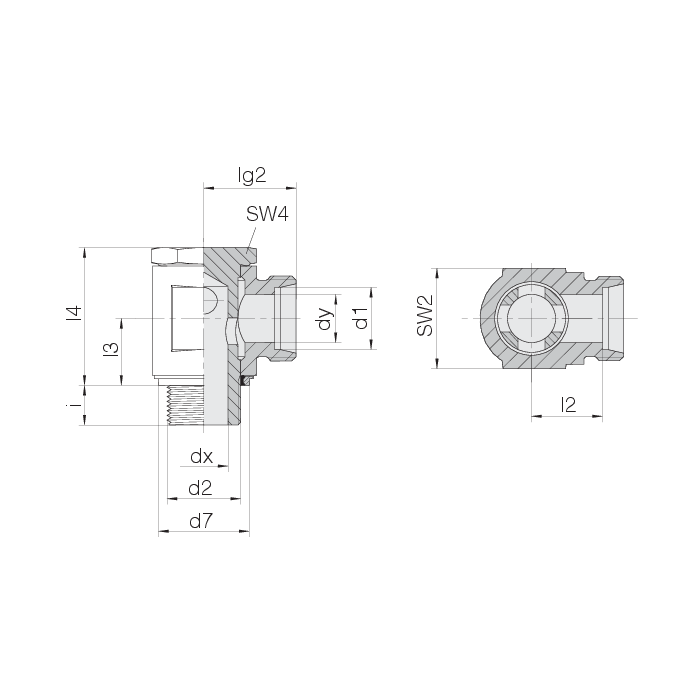

| Reihe Rohr-AD d1 | L 15 |
|---|---|
| SW3 | 27 |
| SW4 | 27 |
| l2 | 19 |
| d7 | 26.9 |
| i | 11 |
| Nm -10 % | 110 |
| l3 | 19 |
| SW2 | 27 |
| dx | 10.5 |
| dy | 12 |
| l4 | 38 |
| d2 | G 1/2 A |
| Druck | PB 250 |
| kg/100 ca. | 17.6 |
| lg2 | 26 |
