24-BEE-L15-G1/2E

Schwenkverschraubungen Drosselfreie Ausführung

Bezeichnung:
Bestellnr.:

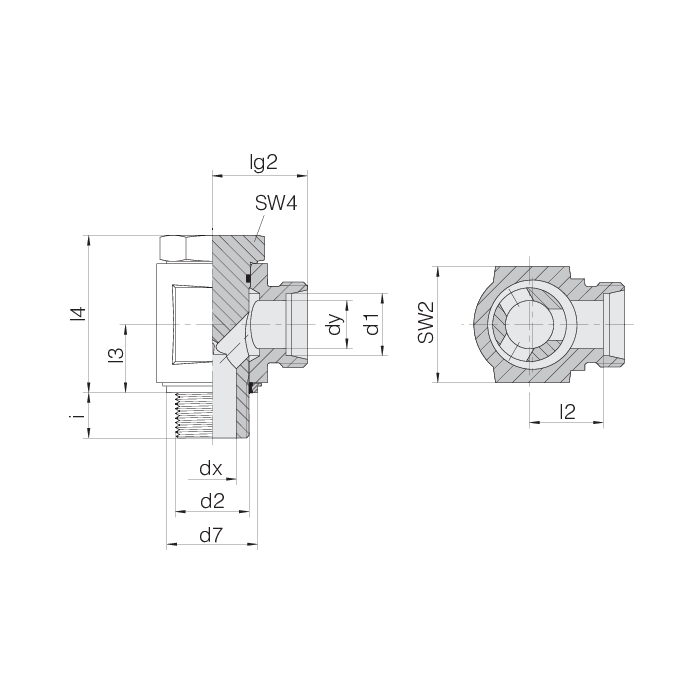

Reihe Rohr-AD d1 L 15
SW4 27
l2 22
d7 26,9
i 14
Nm -10 % 110
l3 21,5
SW2 32
dx 12
dy 12
l4 45,5
d2 G 1/2 A
Druck PB 315
kg/100 ca. 28,4
Beispiel Bez. Vergl. WH...RKDSOMD
Weitere technische Details Beispiel Bez. Vergl.:
WH06LRKDSOMD
lg2 29
