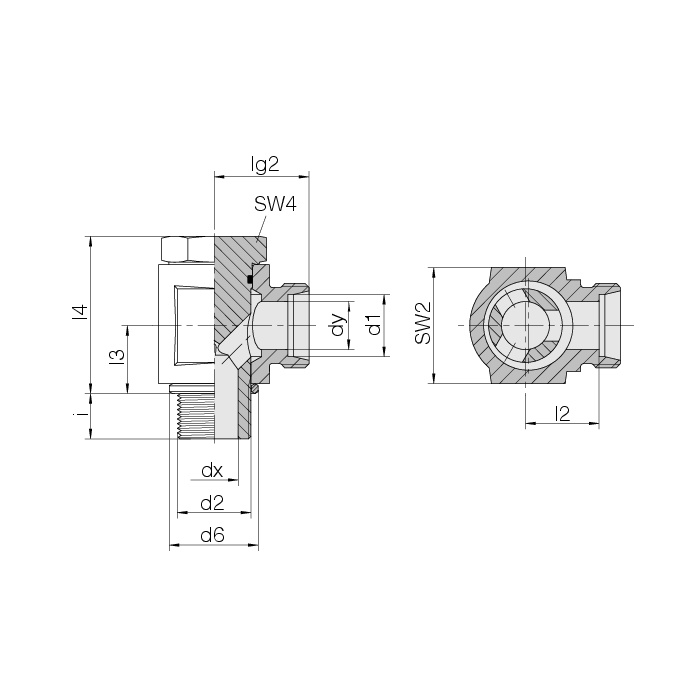

24-BEE-S38-G11/2B

Schwenkverschraubungen Drosselfreie Ausführung

Bezeichnung:
Bestellnr.:
Reihe Rohr-AD d1 S 38
SW4 60
l2 41
i 22
Nm -10 % 800
l3 40.5
SW2 70
dx 32
d6 55
dy 32
l4 86.5
d2 G 1 1/2 A
Druck PB 250
kg/100 ca. 232.3
lg2 57
